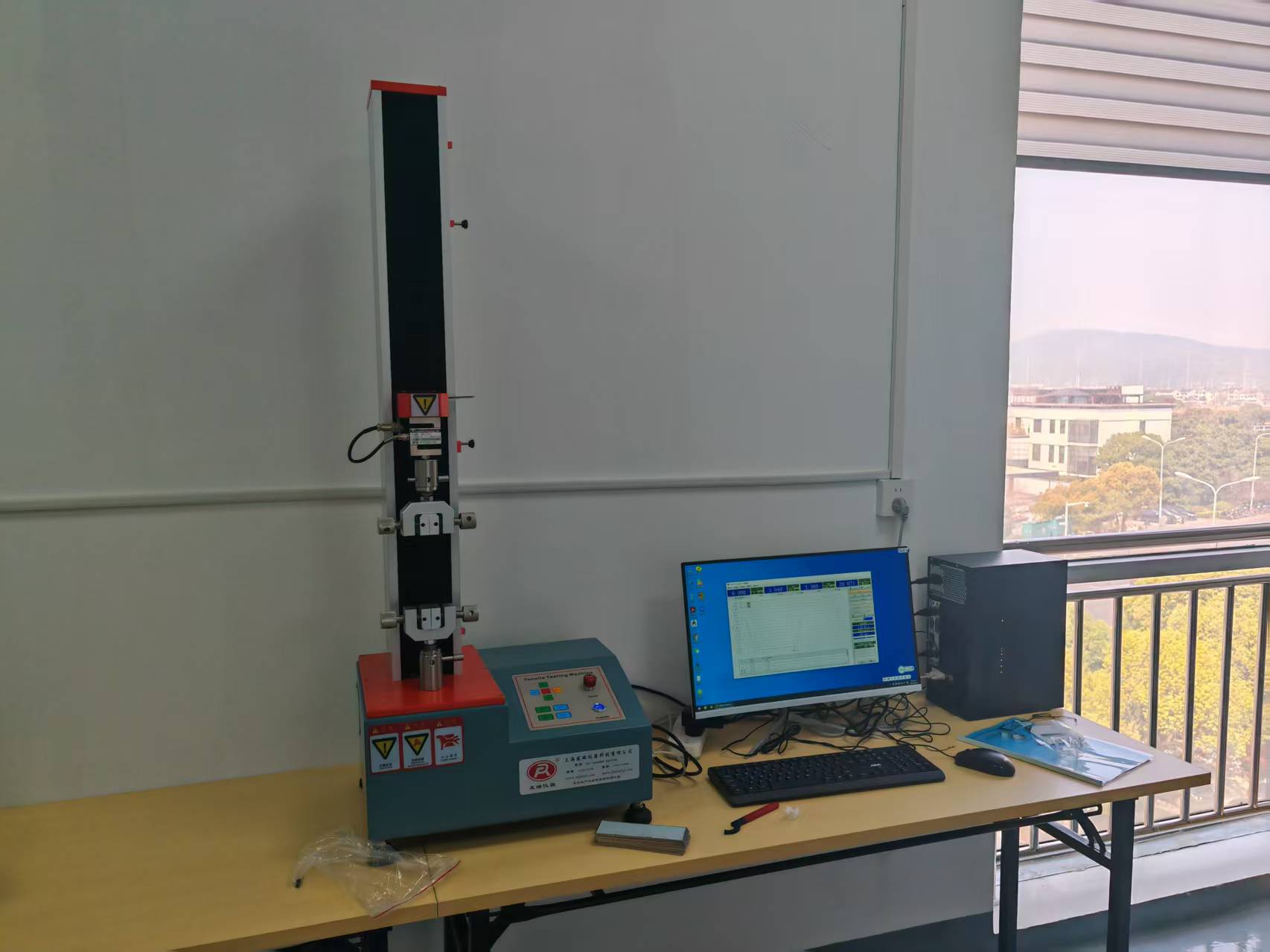

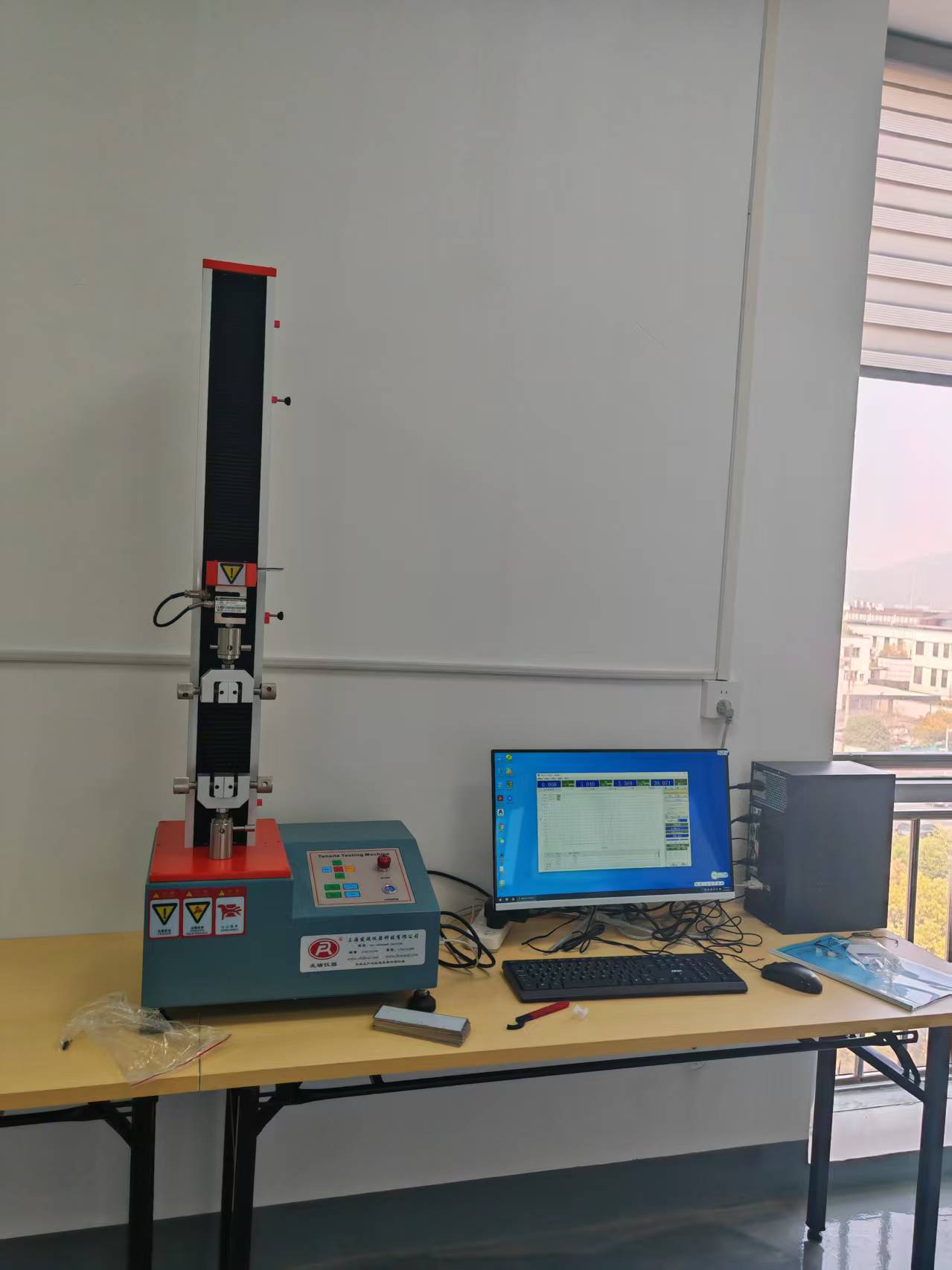

電線電纜拉力試驗機FR-108C伺服拉力機在屏蔽紙帶拉力測試中的應用需結合材料特性、測試標準及設備功能進行專業操作。以下是關鍵要點分述：

一、測試目的與適用范圍

1. 材料性能評估
   屏蔽紙帶作為電纜屏蔽層的組成部分，需測試其抗拉強度、伸長率及斷裂韌性，以確保在電纜彎曲、拉伸或擠壓時保持結構完整性。
2. 質量控制
   通過拉力測試驗證紙帶是否符合行業標準（如IEC 60554、GB/T 12914等），避免因材料缺陷導致電纜屏蔽失效。

二、測試設備要求

1. 試驗機選型
   • 量程選擇：屏蔽紙帶通常拉力較�。◣着Ｖ翈资�牛），需選用高精度電子拉力試驗機FR-108C拉力機（如0.5級精度）。
   • 夾具設計：采用平面夾具或氣動夾具，避免夾持時紙帶打滑或邊緣撕裂（可加襯墊保護）。
   • 傳感器靈敏度：推薦0.1% FS的分辨率，確保微小拉力變化可被捕捉。
2. 輔助功能
   • 配備伸長率自動測量系統（如非接觸式光學引伸計）。
   • 溫濕度控制模塊（若需模擬環境條件）。

三、測試流程與參數設置

1. 樣品制備
   • 按標準裁剪紙帶（常見尺寸：寬15mm，長≥250mm），確保無折痕或損傷。
   • 預處理：在標準溫濕度（如23±2℃、50±5% RH）下平衡24小時。
2. 測試參數
   • 拉伸速度：通常設為50~300mm/min，具體依標準調整。
   • 數據采集頻率：≥50Hz，以捕捉斷裂瞬間的力學行為。
   • 終止條件：試樣完全斷裂或伸長率超過設定閾值。
3. 關鍵指標計算
   • 抗拉強度：**拉力/截面積（單位：N/mm²）。
   • 斷裂伸長率：（斷裂時標距變化/原始標距）×**。

四、常見問題與解決方案

1. 紙帶滑動或斷裂在夾具處
   • 對策：使用低壓力夾具或砂紙襯墊；調整夾持力度。
2. 數據波動大
   • 對策：檢查樣品均勻性，確保設備校準（如力傳感器歸零）。
3. 環境干擾
   • 對策：在恒溫恒濕實驗室中測試，避免空氣流動影響。
   •


五、標準與報告

• 引用標準：需明確測試依據（如企業規范或國際標準）。
• 報告內容：需包含樣品信息、測試條件、力-位移曲線、平均值及離散系數分析。

通過上述系統化測試，可全面評估屏蔽紙帶的力學性能，為電纜設計提供可靠數據支撐。如需更深入分析（如微觀結構對拉力的影響），可結合SEM或FTIR等表征手段進一步研究。
